水性環(huán)氧混凝土高滲透防護(hù)底漆

通過自乳化環(huán)氧乳液EP380，乳化淺色透明的油性固化劑MH3150，具有不含任何溶劑、乳膠粒子小，界面張力低，滲透性優(yōu)，顏色淺，混合粘度低的特點(diǎn)，可有效補(bǔ)強(qiáng)混凝土的強(qiáng)度。建議將水加入EP380中混合后再加入固化劑混合攪拌，即可滾涂或者噴涂、涂刷在混凝土表面。

 MH3150系脂肪胺和脂環(huán)胺縮合產(chǎn)物，多氨基分子結(jié)構(gòu)增韌型固化劑，憎水性好，剛?cè)嵯酀?jì)，具有表面活性劑特點(diǎn)，可以降低體系表面張力，促進(jìn)水性環(huán)氧的滲透性。

用于地坪中底涂，混凝土滲透防腐底涂，水性裝修裝飾膠，彩砂地坪，面涂清漆，砂基防滑車道，瓷磚膠，公路快速修補(bǔ)，混凝土防塵(沙)劑等。

該混合體系典型特點(diǎn)：

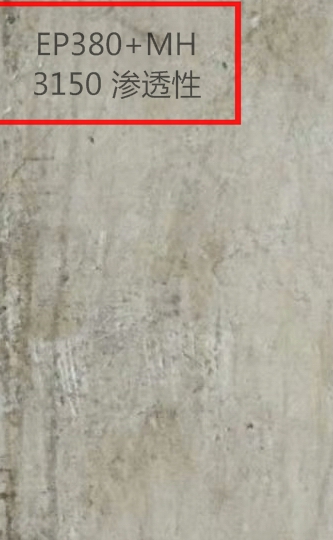

1、配合EP380，對(duì)混凝土具有很好的滲透性，C40混凝土能滲透1毫米以上。正拉粘接強(qiáng)度》5.4MPa.

2、剛?cè)嵯酀?jì)，既耐磨抗壓又能有效緩解應(yīng)力，防止開裂。

3、耐酸堿、耐溶劑、耐油污、耐水性好。

4、能有效處理河沙。交聯(lián)密度大，機(jī)械強(qiáng)度高，對(duì)多種底材粘接強(qiáng)度高。

 5、濕粘接強(qiáng)度高。

6、環(huán)保無氣味，不含任何揮發(fā)性的溶劑。

一、       技術(shù)指標(biāo)

  二、   制作成水性環(huán)氧砂漿的機(jī)械性能：

       2-1參考配方：

        EP380          100份

        MH3150        25份

        去離子水      100份

        水泥             250份

        河沙             500份

           對(duì)C40混凝土表面滲透性》1mm

     抗壓強(qiáng)度（MPa）：        》40.2（3天）

                                         》51（15天）

                                         》60.8（28天）

     劈裂抗拉強(qiáng)度（MPa）：     》8（28天）

 抗折強(qiáng)度（MPa）：        》21（28天）

與舊混凝土正拉粘接強(qiáng)度（MPa）：  5.4（干粘接 28天）  舊混凝土破裂

                                                     3.6（濕粘接 28天）  舊混凝土破裂

按照下列配方制作的水性環(huán)氧砂漿，在21-25°C,濕度45-55%的環(huán)境下固化，測(cè)得的參數(shù)。

  三、水性環(huán)氧防護(hù)底漆參考配方

         建筑混凝土防護(hù)底漆，具有顏色淺，耐黃變，表干快，韌性好，剛性好，附著力滲透力優(yōu)秀，有效防止混凝土泛堿，修補(bǔ)裂紋，增強(qiáng)混凝土強(qiáng)度，耐水、耐酸堿、耐溶劑、耐鹽霧好等特點(diǎn)。

        EP380          100份

        MH3150         25份

        水性流平劑      少量

        去離子水         50-125份

四、制作透水磚及彩砂地坪、防滑車道等工藝建議

1．  環(huán)氧E215稱量準(zhǔn)確，用手動(dòng)電錘（400轉(zhuǎn)）攪拌器混合均勻，加水?dāng)嚢?，再和彩砂拌和，為保證彩砂表面充分浸潤(rùn)，一般粗砂少加水或不加水，細(xì)砂適當(dāng)多加水。理論上盡量少加水，以免因水分揮發(fā)不完全導(dǎo)致強(qiáng)度下降。

2．  適當(dāng)加入水性增稠劑防止膠水流掛，或加入300-400目硅微粉（純膠3％左右）增大接觸面積，均有利于提高透水磚抗壓強(qiáng)度。

3．  如需進(jìn)一步提高透水磚強(qiáng)度，可在高壓成型初步固化后，表面涂刷或含浸水性環(huán)氧膠（可在A、B混合后加入2-10倍水后使用），常溫養(yǎng)護(hù)7天后測(cè)試強(qiáng)度。

4．  一般建議膠砂比為1:19（重量），純膠水占比膠砂總重4-6％最合適（不含水）。

5．  注意空氣濕度和溫度的影響。一般要求溫度10°C以上，濕度85%以下施工。野外施工注意選擇氣候條件，空氣對(duì)流、太陽直曬、空氣干燥等均有利于水份的揮發(fā)。

6．  提高強(qiáng)度的辦法，提高膠砂比和膠水比，增加用膠量，減少加水量。

    7、    參考配方：

   E-215                               10

    692                                  1

    MH 3150                           5

    400目玻璃纖維粉              3.2

    正丁醇                              4

     水                                   2

    100目河沙                       304

   偶聯(lián)劑KH560                    0.08
結(jié)論：制作的透水磚強(qiáng)度高，耐水性好，透水效率高。

五、包裝貯存

      1．包裝分20KG塑料桶或者200KG鐵桶裝?？筛鶕?jù)客戶要求包裝。

　   2．儲(chǔ)存時(shí)間應(yīng)注意密封，置于陰涼干燥處，避免日曬和局部過熱，有條件可置于低溫環(huán)境下儲(chǔ)存,有效期不少于二年

      3．運(yùn)輸儲(chǔ)存過程中避免高溫、泄露和進(jìn)水。
