不織布拋光輪專用固化劑
一、性能及應(yīng)用
該產(chǎn)品系脂肪胺同脂環(huán)胺縮合產(chǎn)物，低粘度，具有高韌性、高耐熱、高硬度，能有效處理磨料，對磨料/尼龍/PVC把持力好，抗沉性好，粘接強度高，滲透性浸潤性好，有效補強尼龍的強度。完全固化后，耐水性好，硬度高，耐熱高，長時間強力磨削不易發(fā)黑、不易掉砂、不易起毛、同步消耗效果好！

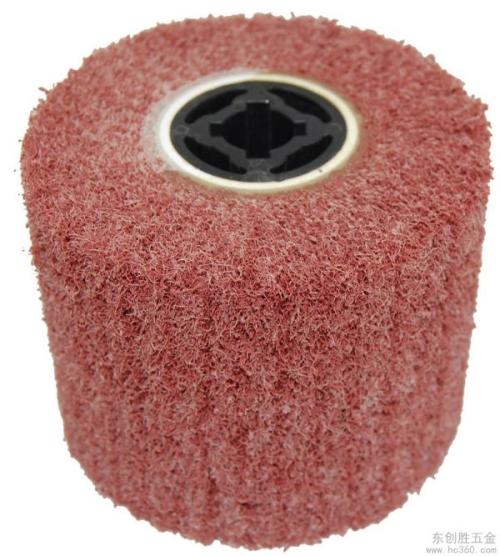

建議用于制作拉絲輪尼龍纖維棉片，拉絲輪內(nèi)膠同PVC的粘接。
使用該固化劑生產(chǎn)的拋光輪和拉絲輪棉片具有提高使用壽命30%－200%，提高鋒利度和磨削力30%－99.9%等特點。即使冬天也能常溫下基本固化，保證后固化不流膠。
二者和復(fù)配使用，需根據(jù)當(dāng)量和加量重新計算配比。
二、主要性能指標(biāo)
|
固化物類型 |
通用MH-3140 |
高硬度MH219H |
|||
|
胺值（mgkoH/g） |
450-500 |
570-620 |
|||
|
粘度（25℃ mpas） |
1500-2000 |
5500-6500 |
|||
|
色澤（Fe-co） |
≤ 8 |
<12 |
|||
|
比例（E-51計算） |
100：40 |
100：28.5 |
|||
|
可操作時間 |
50分鐘 |
20分鐘 |
|||
|
活性氫當(dāng)量 |
76 |
54.1 |
|||
|
熱變型溫度 |
128℃ |
135°C |
|||
|
完全固化后硬度 |
80℃硬度（shoveD） |
80 |
80 |
||
|
100℃硬度（shoveD） |
60 |
72 |
|||
|
150℃硬度（shoveD） |
35 |
45 |
|||
|
備 注 |
分散性較好 |
硬度高，耐水性好，可用于石材、瓷磚拋光輪 |
|||
三、建議工藝及固化條件
1、制作棉片工藝：建議環(huán)氧采用E-51或者128，E-51相比E-44，粘度較低，相對可以添加更少的稀釋劑，既環(huán)保也降低了成 本。參考配方：
E-51：H-3140：無水工業(yè)酒精（或碳酸二甲酯）：碳化硅磨料：助劑===10：4：3-5：28-31.5：少量。
1) 以膠粘劑和磨料總量計算，膠粘劑占比30－33%之間最為合理。
2) 稀稠度通過溶劑的量來調(diào)節(jié)，并非固定配比。
3) 保證不同季節(jié)不同目數(shù)混合粘度的一致性。注意盡量所使用材料不含水或少含水，尤其是磨料和尼龍，建議烘烤除水冷 卻后加入，有利于提高分散性和粘接強度，不易掉砂。建議固化劑、助劑、溶劑混合均勻后加入磨料，基本混合均勻后加 入環(huán)氧再攪拌，這樣有利于分散均勻。注意蠟在溶劑中的溶解是否充分。
3、固化：基本固化后再后固化。后固化工藝：60-120℃×4--2小時。固化溫度越高，固化度就越高。耐熱性和硬度都會更高！
四、包裝與儲存
1、包裝分20KG塑料桶或者200KG鐵桶裝?？筛鶕?jù)客戶要求包裝。
2、儲存時間應(yīng)注意密封，置于陰涼干燥處，避免日曬和局部過熱，有條件可于低溫環(huán)境下儲存，有效期不少于兩年。
3、運輸儲存過程避免高溫、泄露和進水。
該參數(shù)是本實驗室條件下測得的性能參數(shù)，不排除環(huán)境溫度濕度或者人員測試方法的不同導(dǎo)致的參數(shù)差異。
